HTML5 图论小工具 [GraphViewer HTML5] 使用说明
《HTML5图论小工具》是一个在线的所见即所得的图编辑工具，请使用支持HTML5的IE9,Firefox或Chrome等浏览器。在工具下拉框中选择不同的编辑模式。
- view:可以拖动顶点改变顶点的位置。
- +vertex:点击画布添加一个顶点。
- +edge:点击一个顶点，按着鼠标左键移动到另外一个顶点，则在这两个顶点之间加一条边。
- -vertex:点击一个顶点删去该顶点。
- -edge:点击一个顶点，按着鼠标左键移动到另外一个顶点，则在这两个顶点之间的边被删去。
目前支持输出LeTeX的PSTricks宏包支持的代码，点击PSTricks按钮，代码就输出到下方的文本框，复制到tex文件中编辑即可。

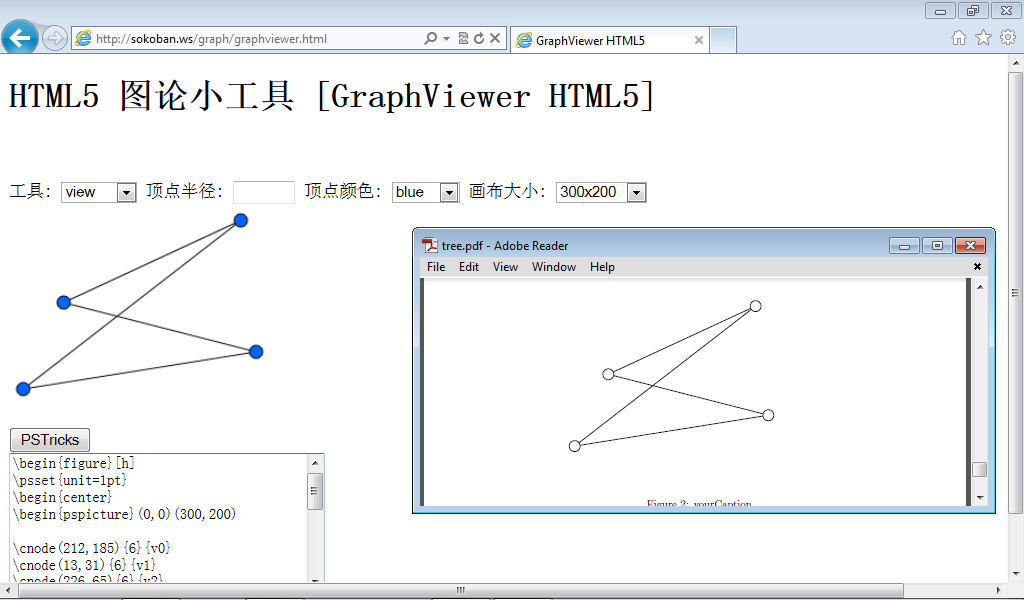

PSTricks编译成PDF文件后效果截图
Firefox用户可直接在画布上右键另存为PNG图片。
2013年2月24日新增下面功能：
- 输出Graphviz的DOT语言代码。可用Graphviz的不同布局算法来画图。
命令如：dot input.gv -Tpng output.png
除了dot，还可以用neato和fdp等采用不同布局算法的程序。 - 读入graph6格式无向图。
大量graph6格式的图的数据可以访问 http://school.maths.uwa.edu.au/~gordon/
或 http://users.cecs.anu.edu.au/~bdm/data/graphs.html
2016年8月17日新增功能：
- 输出LaTex的TikZ宏包画图代码。

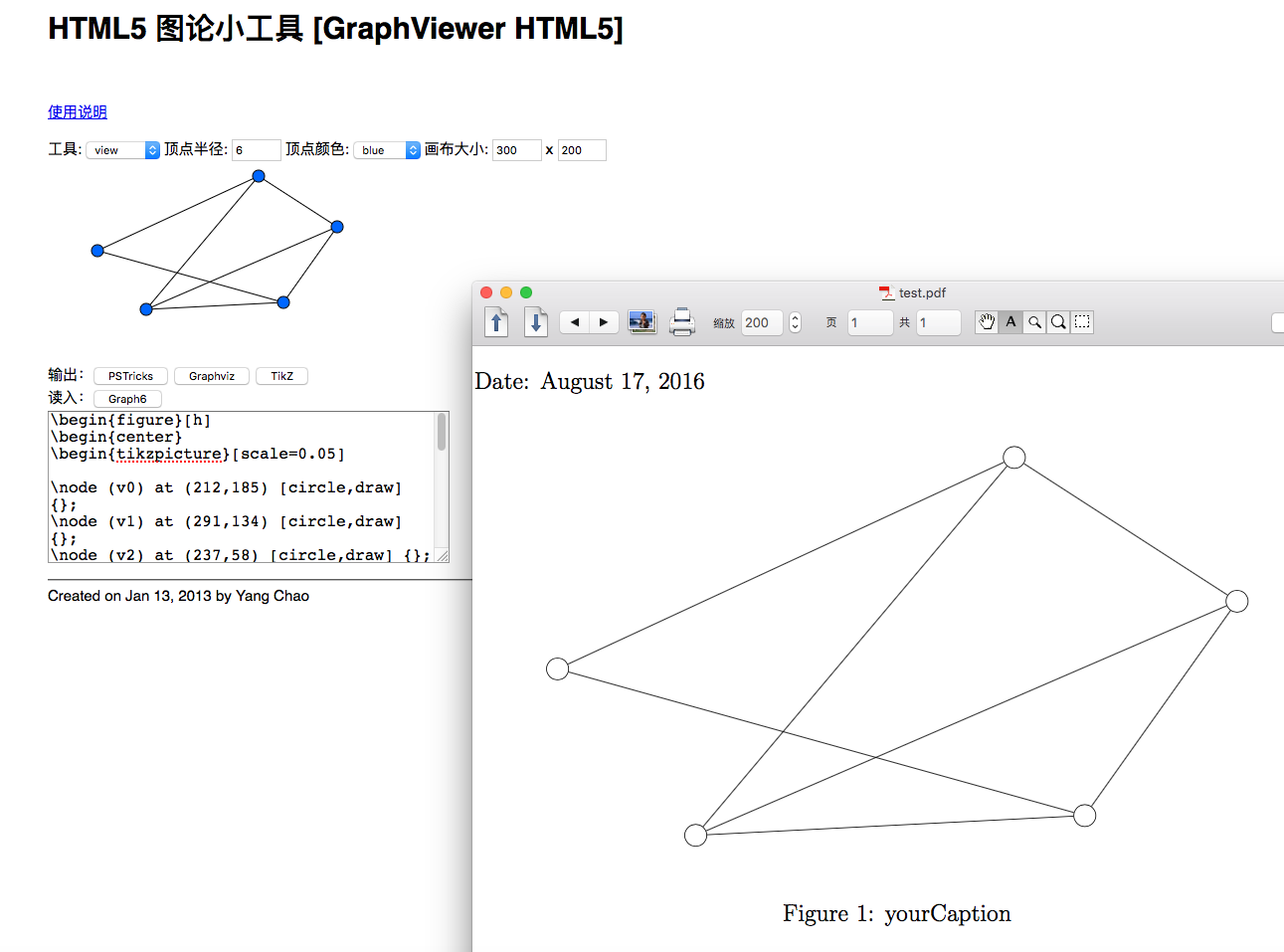

TikZ编译成PDF后效果截图
注：输出的TikZ代码暂时不指定顶点的大小。
2016年10月19日新增图上的开灯/关灯游戏
- 在工具中选择 LightsOut 进入游戏。
- 可利用本工具可视化编辑出任何一个图来进行游戏。
- 在游戏模式下，每个顶点只有绿色（亮）或黑色（灭）两种状态。
- 游戏规则：点击任何一个顶点，该顶点及其邻点全部改变状态。
- 初始全是亮的，你能让灯全变灭吗？
